Descrizione del Prodotto
Caratteristiche del prodotto:
1. Testa e letto della macchina. Sedile posteriore. Raschiare manualmente il vassoio tra i giunti. La macchina è stata sottoposta a test rigorosi per garantire la precisione e la stabilità della macchina.
2. La macchina utensile utilizza ghisa ad alta resistenza e aggiunge materiali speciali come rame e cromo. La larghezza della guida del letto è di 400 mm e la profondità di spegnimento della guida del letto è di 4 mm, il che migliora efficacemente la resistenza all'usura e la stabilità della macchina utensile.
3, lubrificazione della scatola del basamento della testata mediante pompa cicloidale per la lubrificazione forzata ciclica. Protegge la testata dalle proprietà pulite e dissipanti il calore delle calde condizioni climatiche del sud, prolungando efficacemente la durata dei cuscinetti e degli ingranaggi.
4. Il mandrino della macchina utensile adotta un cuscinetto Wafangdian, il foro passante del mandrino è φ52mm e l'ingranaggio della macchina utensile adotta una rettifica di precisione, che migliora efficacemente la durezza dell'ingranaggio e riduce la rumorosità della macchina.
5. La macchina utensile adotta viti di marca domestica, e la madre di seta adotta una lega di bronzo di alta qualità per garantire resistenza all'usura e una manutenzione precisa.
6. La macchina utensile adotta un portautensili a quattro stazioni ad alta resistenza. La dimensione del portautensili è 25x25 mm.
Accessori standard:
mandrino a 1.3 ganasce
2.centrare¢manicotto
Chiavi
4.pistola ad olio
Manuale d'uso
Accessori opzionali:
Accessori standard: Accessori opzionali
1. Centri; 1. Modifica rapida del toolpost
2. Appoggio stabile (750 mm senza questo); 2. Lettura digitale a 2 assi
3. Seguire il resto (750 mm senza questo); 3. mandrino a 4 ganasce
4. Pedana; 4. Fissaggio per la compattazione
5. mandrino a 3 ganasce;
6. Protezione vite di testa; (3000mm senza questo)
7. Protezione del montante degli attrezzi;
8. Protezione mandrino;
9. Impianto di raffreddamento;
10. Luce di lavoro.
11. Protezione posteriore
| MODELLO | C6260Y | C6266Y | C6280Y | C62100Y | ||
| CAPACITÀ | Oscillazione massima sul letto | 600 mm (23 3/5") | 660 mm (26") | 800 mm (31 1/2") | ||
| Oscillazione massima sullo scivolo | 375mm (14 3/4" ) | 435 mm (17 1/8") | 545 mm (21 2/5") | |||
| Lunghezza di taglio del pezzo | 1000 mm, 1500 mm, 2000 mm. 3000 mm.4000 mm | |||||
| Massima oscillazione sulla distanza | 800 mm (31 1/2") | 860 mm (33 4/5") | 1000 mm (39") | |||
| Lunghezza effettiva del gioco | 280 mm (11") | |||||
| Larghezza letto | 400 mm (15 7/10") | |||||
| HEADST0CK | Foro del mandrino | 103 mm (4 1/16")/130 mm (5 1/8") | ||||
| Estremità del mandrino | IS0-D11 | |||||
| Cono mandrino | Metrico 115 mm / 140 mm (1:20) | |||||
| Velocità mandrino (numero) | 9-1275 giri/min (18 passi)/ 9-938 giri/min (12 passi) | |||||
| FEED | Gamma di filettature metriche (tipi) | 0,5-112 mm (72 tipi) | ||||
| Gamma di filettature in pollici (tipi) | 1/4-56 pollici (72 tipi) | |||||
| Intervallo di thread del modulo (tipi) | 0,5-7m π (36 tipi) | |||||
| Gamma di filettature passo (tipi) | 4-56D.P (36 tipi) | |||||
| Intervallo di alimentazione longitudinale (tipi) | 0.073-4,066 mm/giro (0.0028-0.16 pollici/giro) (54 tipi) | |||||
| Gamma di alimentazione incrociata (tipi) | 0.036-2,033 mm/giro (0.0014-0.08 pollici/giro) (54 tipi) | |||||
| Velocità di traslazione rapida | 5 m/min (16.4 ft/min) | |||||
| Dimensione vite di testa: Diametro/passo | 40 mm/12 mm o 40 mm 1/2" | |||||
| CARRELLO | Corsa trasversale | 325 mm (12 4/5") | ||||
| Corsa di riposo composta | 110 mm (4 1/3") | |||||
| Dimensione della sezione trasversale del codolo dell'utensile | 32 mm x 32 mm | |||||
| CONTROPUNTA | Conicità del manicotto del contropunta | MT6 | ||||
| Diametro manicotto contropunta | 90 mm | |||||
| Corsa del manicotto del contropunta | 150 mm (5 7/8") | |||||
| MOTORE | Alimentazione del motore principale | 7,5 kw o 11 kw | ||||
| Motore di raffreddamento a battuta | 0,125 kw | |||||
| Motore rapido | 0,12kw | |||||
| Distanza centrale Dimensioni confezione(L*L*H) | 1000 mm 2820X1300X2100 mm (111X51X82. 5 pollici) 1500 mm 3320X1300X2100 mm(130X51X 82. 5 pollici) 2000 mm 3820X1300X2100 mm (150X51X82. 5 pollici) 3000 mm 4820X1300X2100 mm (189X51X82. 5 pollici) 4000 mm 5820X1300X2100 mm (229X51X82. 5 pollici) | |||||
| Distanza centrale Peso netto / peso lordo (kg) | 1000mm 2900/3500kg 3000/3600kg 3150/3750kg 3450/4050kg 1500 mm 3150/3750 kg 3250/3850 kg 3400/4000 kg 3700/4300 kg 2000 mm 3400/4050 kg 3500/4150 kg 3650/4300 kg 3950/4600 kg 3000mm 3800/4450kg 3900/4550kg 4050/4700kg 4350/5000kg 4000mm 4200/4850kg 4300/4950kg 4450/5100kg 4750/5400kg | |||||

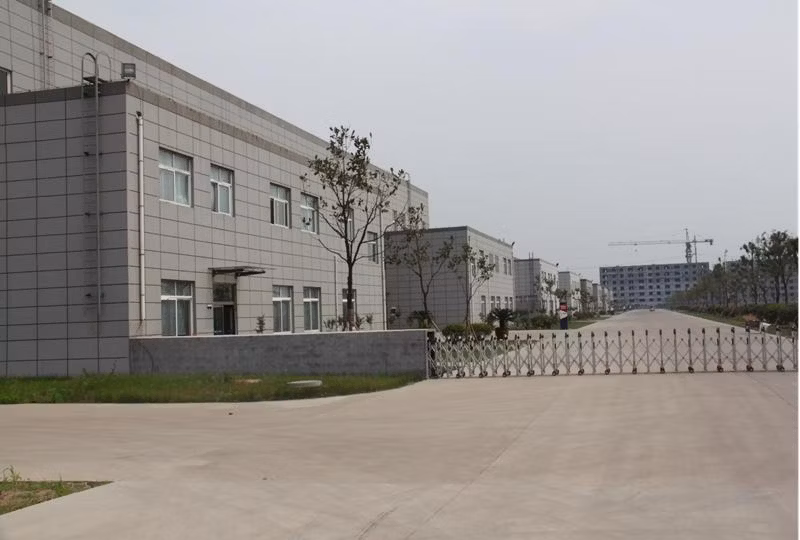

Weifang Runlian Economic and Trade Co., Ltd. È stata fondata nel 2011, è un'azienda professionale nazionale di alta qualità per l'importazione di attrezzature e accessori per macchine utensili, macchine utensili per il taglio di metalli, utensili per il taglio di metalli, abrasivi per smerigliatura, strumenti di misurazione, parti funzionali per macchine utensili, dispositivi di controllo numerico, macchine utensili per la formatura di metalli, Lubrificare grasso e olio parti funzionali della macchina, dispositivi di controllo numerico (CNC), macchine per la formatura di metalli, attività di consulenza tecnica di lavorazione meccanica, rispettando il valore fondamentale di "soddisfazione del cliente è il nostro scopo", con il concetto culturale di base di "team, responsabilità, comunicazione, tolleranza", Approfitta di quasi 20 anni di esperienza nel settore per offrire ai clienti globali i prodotti industriali più adatti a creare il massimo valore e diventare un fornitore di servizi industriali di prima classe.
